业务介绍



PCB Layout是缺憾的艺术,在实现电路功能的基础上,永无

止境地追求布局、走线、结构、EMI、ESD、可测试性、可制
造性的平衡与 美感。

涉及行业:工控计算机产品、医疗仪器、影像设备、通讯产品、
军工产品、半导体产品以及交通运输、信号处理等相关产品;


设计类型

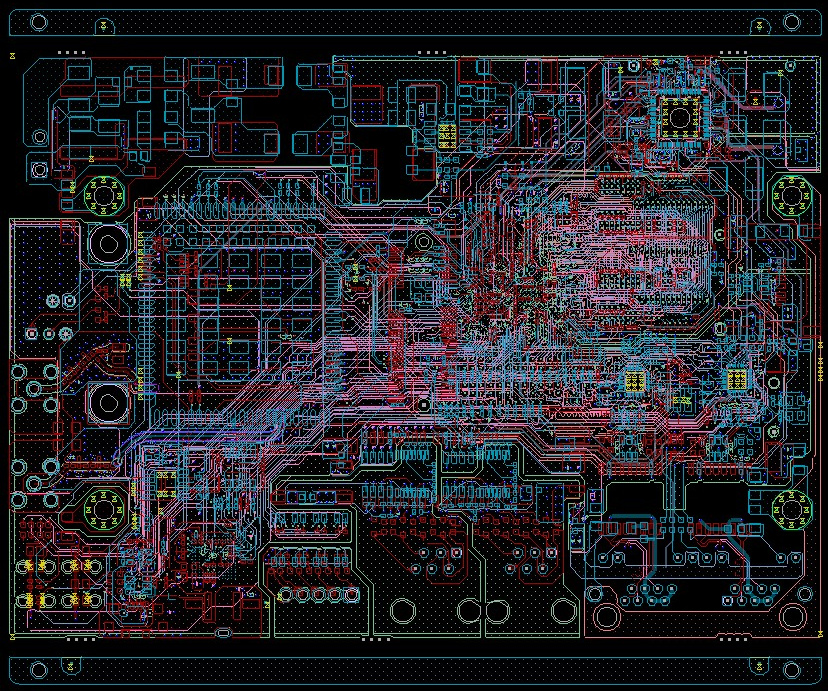

8层高速基板,N+N盲孔方案,背钻要求,DCDC电源模块2面重叠,对于有限的基板做到了更节省和优化布局空间。8+QSFP28光模板64对28G-SerDes高速线1MIL误差, 保证了信号的完整性的同时做到 短 优化。








由 版本的1+N+1盲孔方案,到第二版的N+N钻孔方案,实现客户的不同需求的方案过渡。

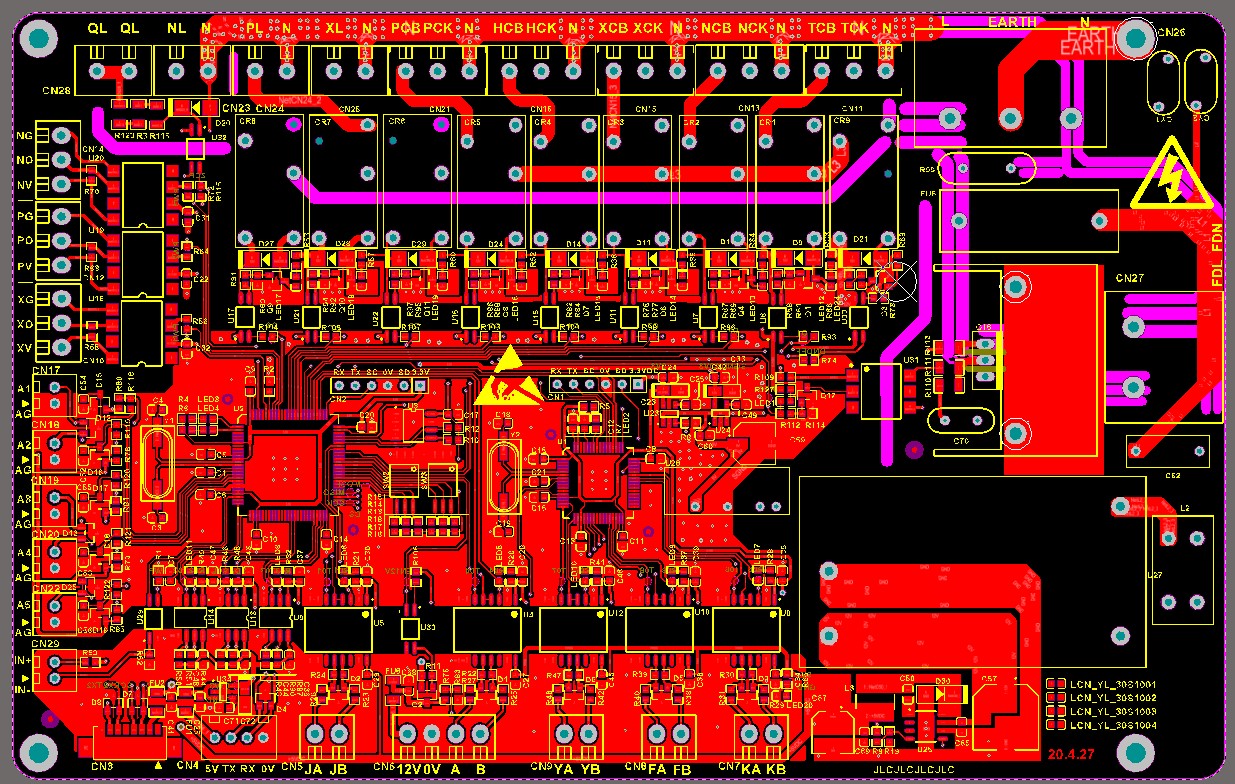

新风系统电源板PCB设计,有高压安规,大电流,以及散热等设计要求。
